Eastman MD-404 / K&K Twin Spot Internal ピックアップの取り付け

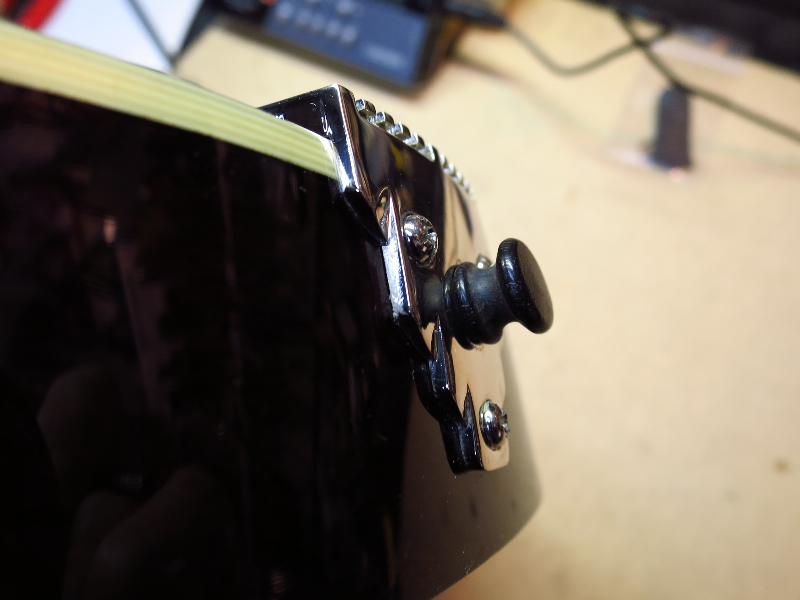

ID2179-11.JPGID2179-11.JPGまずテイルピースを取り外してエンドピンジャック用の穴を開けます

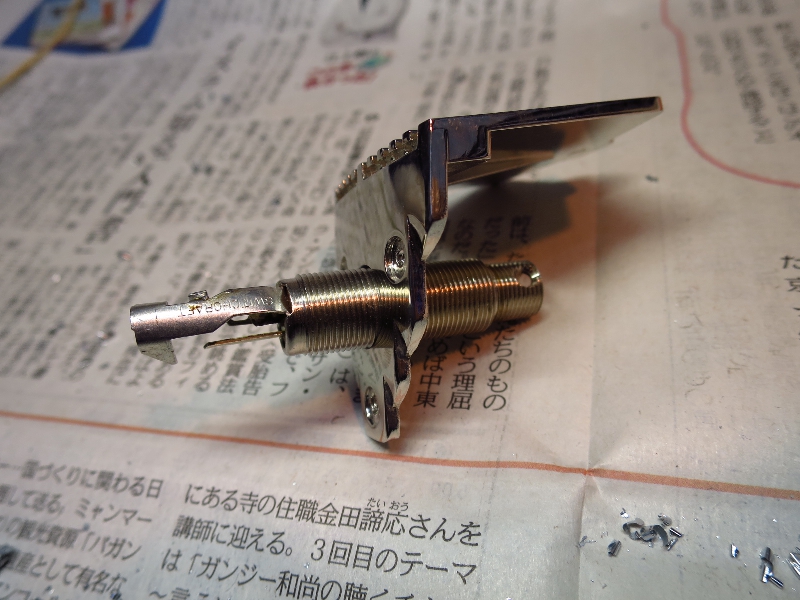

ID2179-51.JPGエンドピンジャック用リーマーで少しずつ穴を広げていきジャックを貫通させます

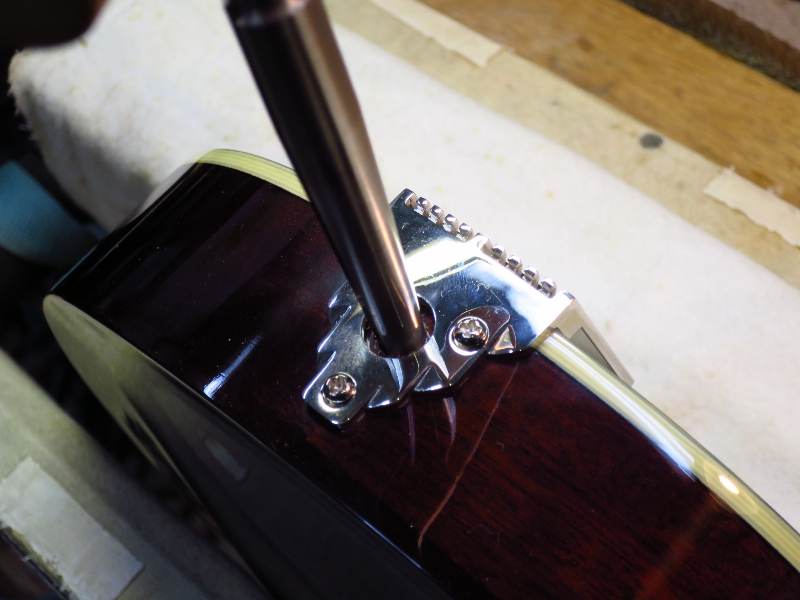

ID2179-63.JPGテイルピースを元の位置に取り付け、ジャック穴をガイドにしてエンドブロックの穴を広げていきます

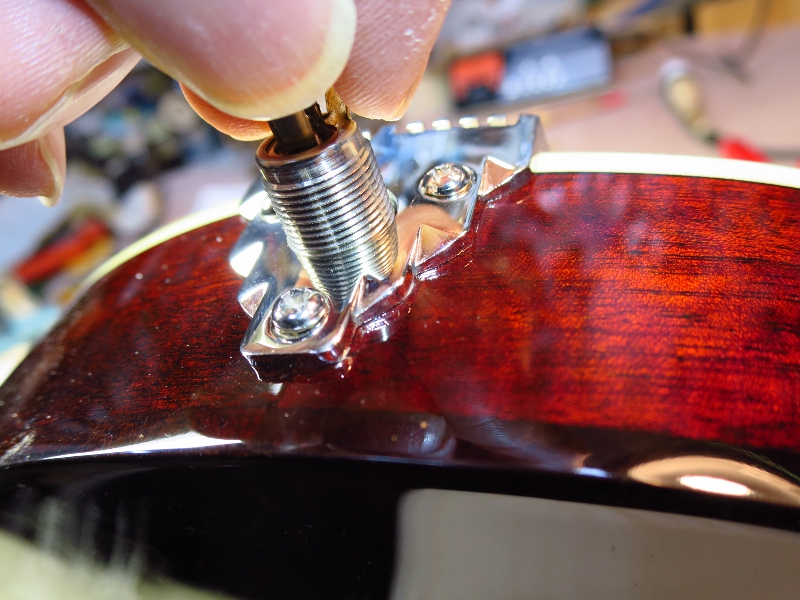

ID2179-84.JPGエンドピンジャック用の穴が開きました

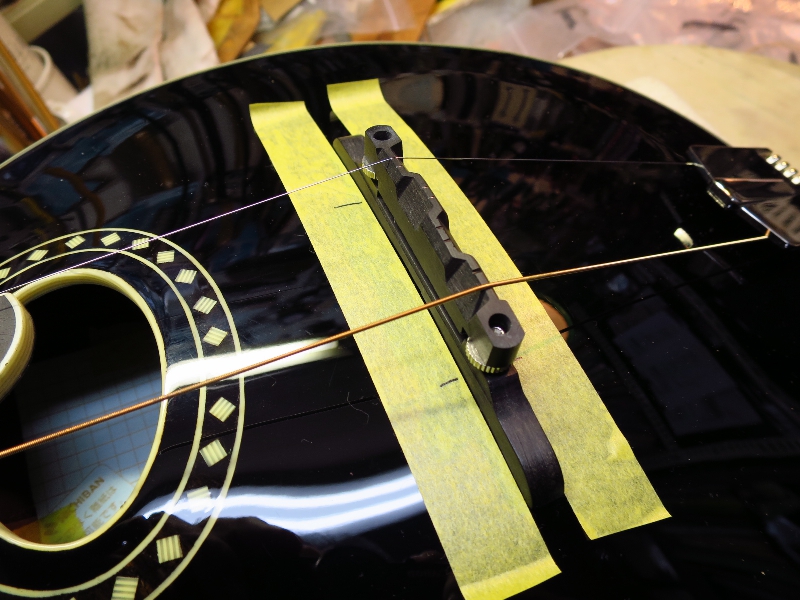

ID2179-98.JPG次に1弦と4弦を張ってブリッジの位置を確認します

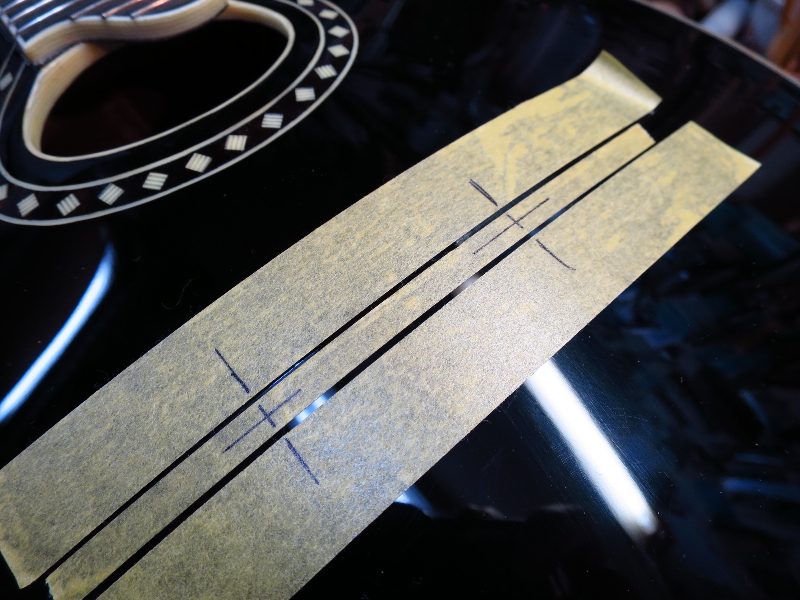

ID2179-101.JPGブリッジポストの位置にマーキングします

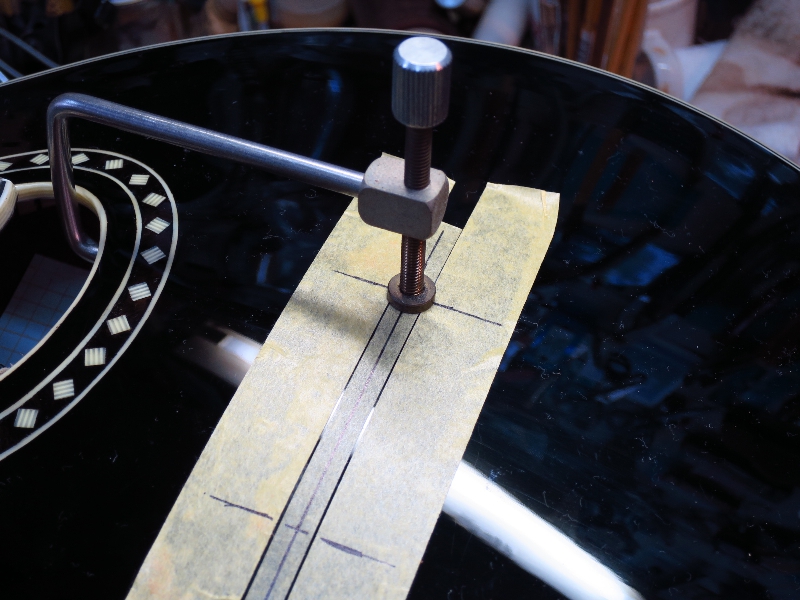

ID2179-137.JPGバイオリン用クランプを使ってブリッジポストの位置をトップ裏面にトレースします

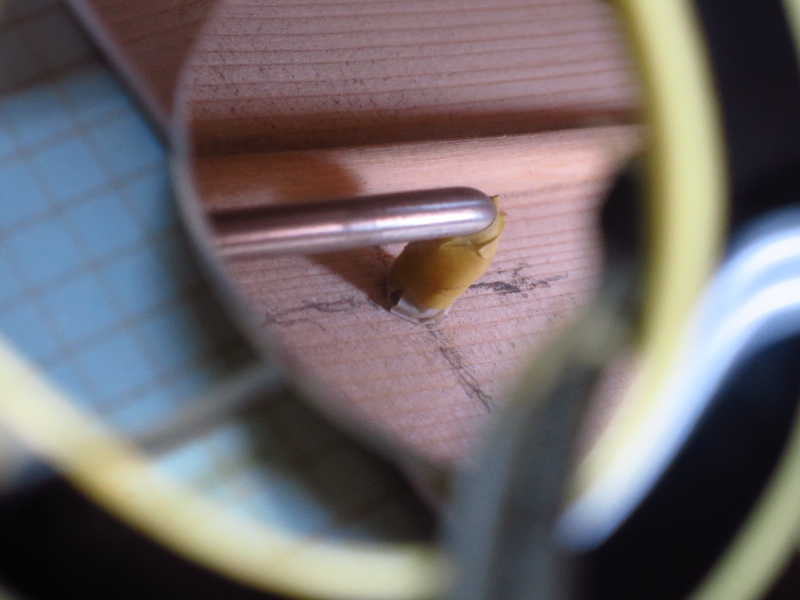

ID2179-141.JPGトップ裏面にブリッジポストの位置をトレースします

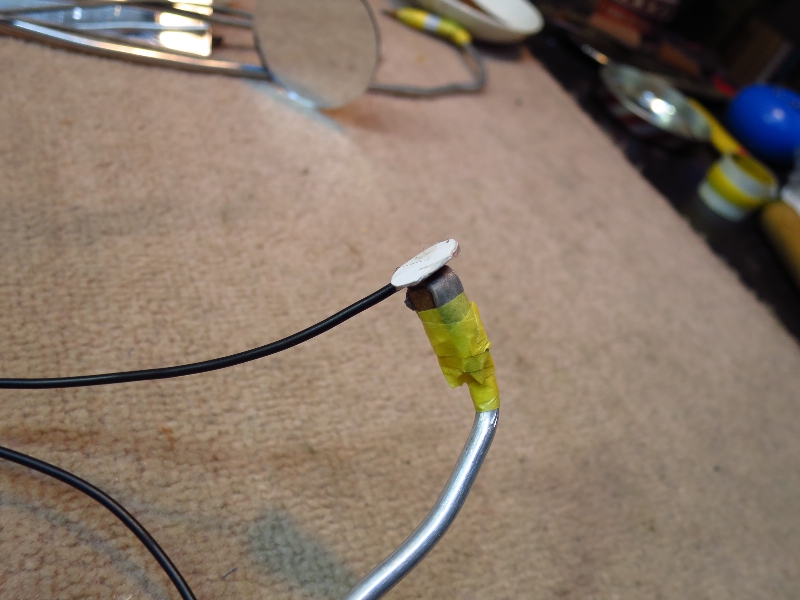

ID2179-201.JPGTwin Spot のレプリカを作って接着の練習を何度も何度も行い、手順を覚えます

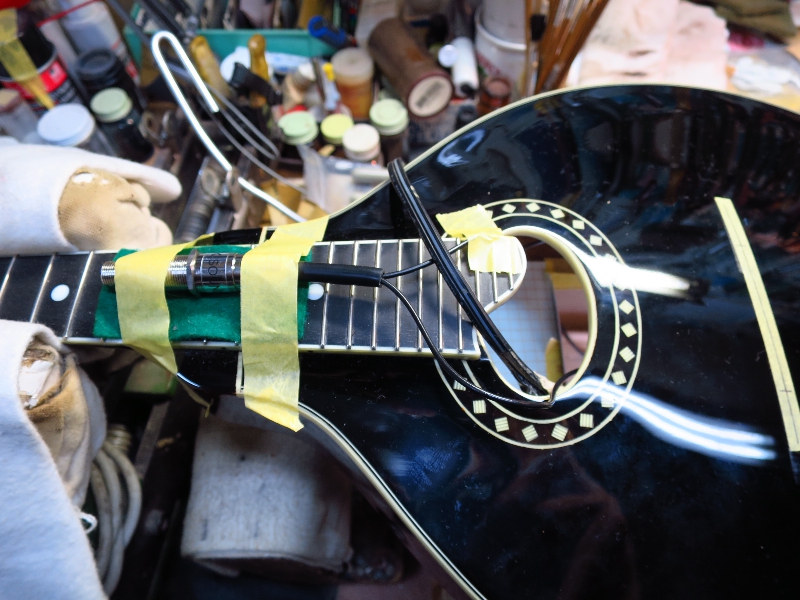

ID2179-169.JPGいよいよピックアップ接着の本番です。アロンアルファ・ジェルで一発勝負で接着します。何度も練習した手順どうりに素早く作業します。

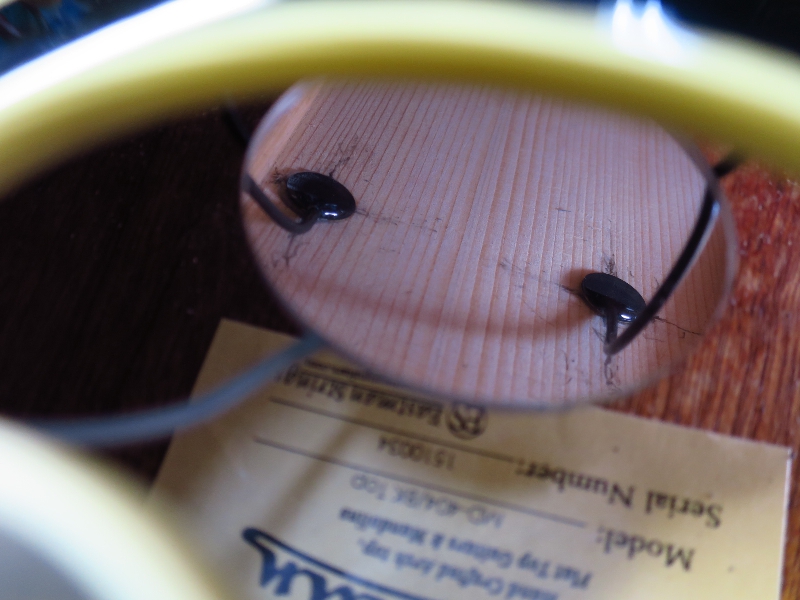

ID2179-186.JPGピックアップを所定の箇所に接着出来ました

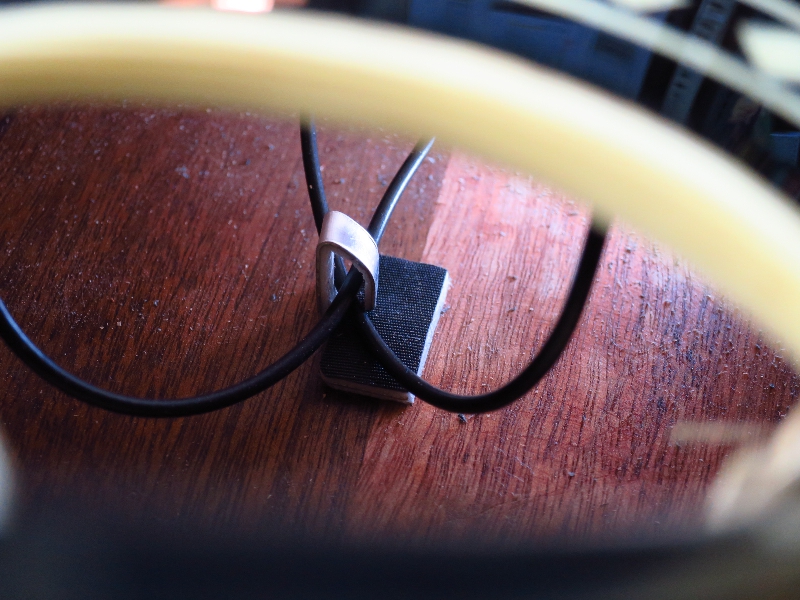

ID2179-173.JPG内部でPUケーブルがぶらぶらしないようにバック側に付けたケーブルクリップで固定します

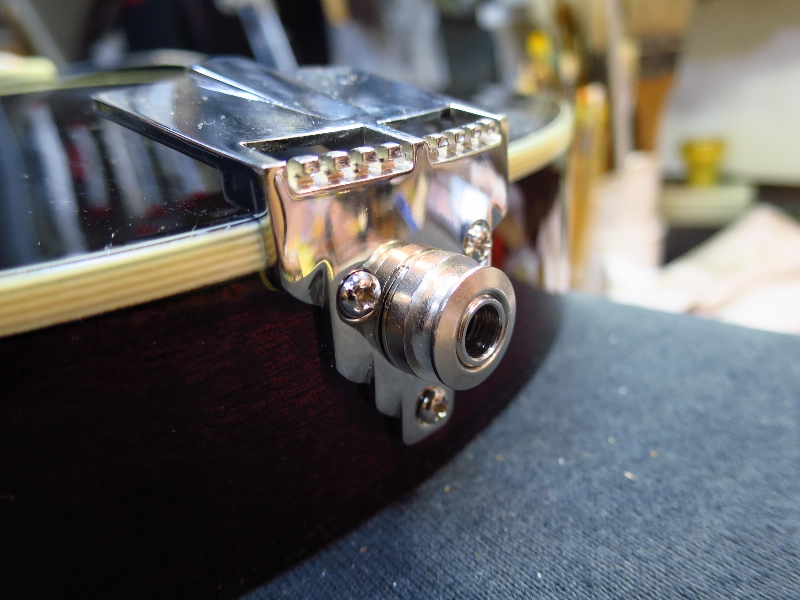

ID2179-197.JPGテイルピースにエンドピンジャックを取り付けます

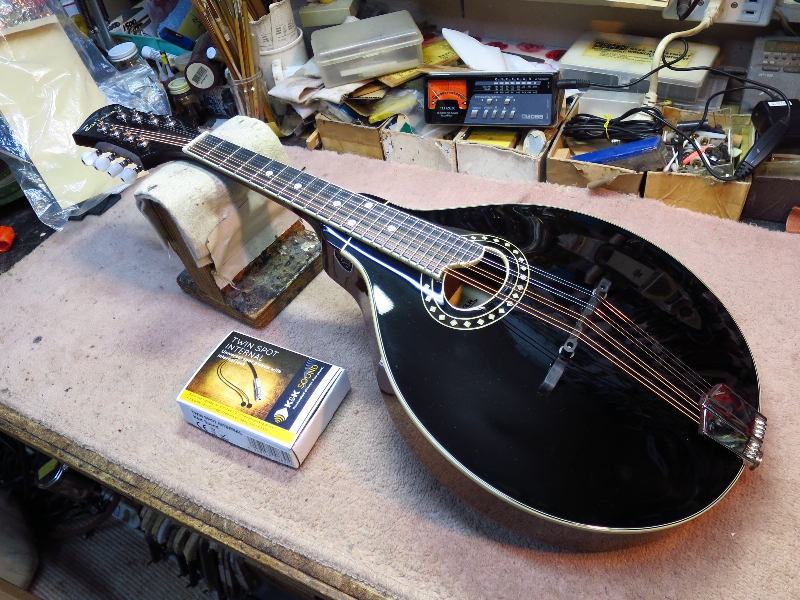

ID2179-212.JPGK&K Twin Spot Internal の取り付け完了です!
